châssis bois

Message par bauerman » Mer 19 Oct 2016 18:58

Bonjour à tous, pour éviter de polluer le poste " la buche" j en ouvre un concernant la fabrication d un châssis bois et pourquoi pas une petite série, si j'arrive à faire fonctionner la cnc de mon boulot, en attendant il faut passer par le dessin. Pour ma part je pense partir sur un format 200/210 en X par contre le bois étant sans doute un poil moins résistant que le carbone il faut songer a pouvoir soit changer les pièces cassées ce qui implique de faire des assemblages donc un risque d alourdir le châssis, soit tout en une seule pièce.
Le moka splex me plaît bien comme base de départ mais le qavX de lumenier aussi.
Vos propositions sont évidemment les bienvenus puisque cela serait un projet collaboratif.
Bonne soirée à tous

Avatar de l’utilisateur
-Arnaud-
Helice d'argent
Messages : 895
Inscription : Ven 18 Déc 2015 18:27
Localisation : Quimperlé
Contact :

Re: châssis bois

Message par -Arnaud- » Mer 19 Oct 2016 19:20

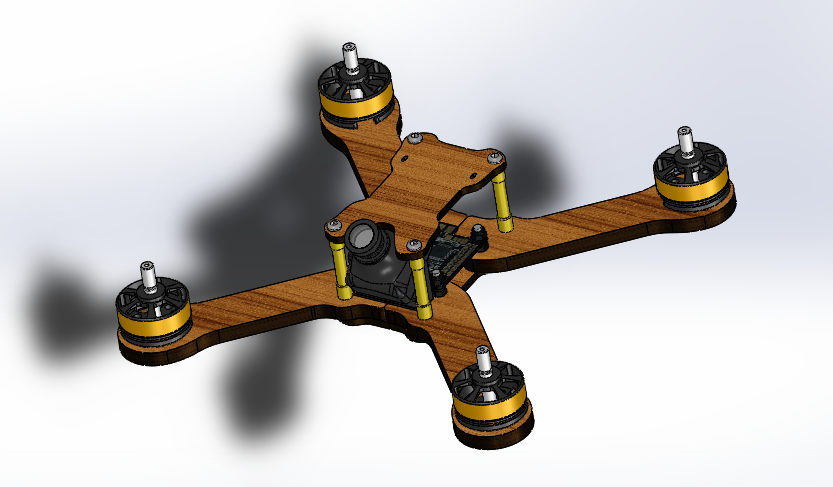

Je serais bien intéressé pour faire un QAV-X en version X allongé (140x160 par exemple). Les pièces carbone de la partie haute peuvent être achetées séparément sur Banggood
Si tu as besoin de plan de découpe, c'est fait ;)
QAV-X bois.JPG
Bfight Superlight – Matek F405 STD, ESC Tattoo 35A 4in1, ZMX Finx23 2205/2600kv, Predator micro, FuriousFPV Race, R-XSR
3D195 Hyperlight – Matek F405 OSD, ESC Tattoo 4in1 35A, T-Motor Air40/2450kv, Predator Micro, EWRF E7092TM, XSR
Carbonstar 190 – Matek F405 OSD, ESC Tattoo 30A, RCX 2206/2400kv V3, Arrow V3, EWRF e7086TM3, XSR
Purple 215 - XRACER 3.1, Racerstar BR2305S-2400kv , RacerStar V1 30A, PDB Matek, Monster, TX526, XSR
RAMMUS 200 - XRACER 3.1, Emax RS2205-2300, RacerStar V2 30A, PDB Matek, Swift, TX526, XSR, Bottom plate X210
AMAX Anura 3" MATEK F411, RCX1304-4000, ESC 28A 4in1, micro swift, EWRF e7092TM, R-XSR
3D135 3" Yupi Mini F4, Emax 1306-4000, ESC 18A 4in1, micro swift, EWRF e7092TM, XSR

Avatar de l’utilisateur
BenOuais
Helice d'argent
Messages : 987
Inscription : Jeu 12 Nov 2015 14:15
Localisation : Morlaix city

Re: châssis bois

Message par BenOuais » Mer 19 Oct 2016 20:02

Mdr !
Aussitôt dit, aussitôt fait.
On ajoute le logo drones.bzh, et hop on a la frame corporate du forum :)

Avatar de l’utilisateur
bauerman
Fan
Messages : 150
Inscription : Jeu 18 Août 2016 16:36

Re: châssis bois

Message par bauerman » Mer 19 Oct 2016 20:14

Génial !!!
Je veux bien Arnaud. Tu peux me transmettre le DXF ou le SLDPRT? tu as le dessin des autres pièces qui sont sur Bangood? ou tu as une photo ou un scan que je puisse les dessiner?
serait-il judicieux d'avoir des pièces assemblée histoire de faire moins de chutes à l'usinage? et surtout de réparer plus rapidement?

Effectivement rajouter le Logo serait une bonne idée.


bonne soirée

Adrien
Mordu
Messages : 40
Inscription : Dim 16 Oct 2016 00:26

Re: châssis bois

Message par Adrien » Mer 19 Oct 2016 20:27

-Arnaud- a écrit :Je serais bien intéressé pour faire un QAV-X en version X allongé (140x160 par exemple). Les pièces carbone de la partie haute peuvent être achetées séparément sur Banggood
Si tu as besoin de plan de découpe, c'est fait ;)
QAV-X bois.JPG

Tu feras gaffe, tes 4 hélices sont dans le même sens :p Et franchement gg pour la modelisation, j'en suis loin encore ...



Concernant le projet, je trouve que c'est une bonne idée si tout le monde peut y apporter son idée.

Avatar de l’utilisateur
Belov
Administrateur du site
Messages : 5692
Inscription : Lun 10 Nov 2014 10:57
Localisation : Rennes
Contact :

Re: châssis bois

Message par Belov » Mer 19 Oct 2016 20:56

Arnaud toujours au top pour des modélisations plus vraies que nature :bravo2:
Projet très intéressant.

D'autant que le CTP a l'air d'être vraiment moins cher que le carbone donc plus facilement remplaçable si un bras casse.
Est ce que la découpe laser du CTP coûte moins cher que la découpe par fraise du carbone ?
Ce serait intéressant de calculer un prix de revient.

Sinon le plus difficile pour des petites frames, à mon avis, c'est le bon choix de la caméra et sa protection. Entre les combos cam + vtx ou une bonne cam classique HS1177 ou 1190 plus lourde avec le vtx à part. :math:
QAVX 210 - XSR, B6 F303 OSD, 4S, BR2205 2300kv, ESC MS35A, Racekraft 5051, HS1190, Tramp
Hellbreizh 122 - XSR, Racing X F303, 3S/4S, DYS BX1306 4000kv, ESC 4in1 RS20A, 3045
Gemini 210 - XM+, SP Racing F3, 4S, Rotorgeek 2205 2700kv, ESC 30A, 5045 Tri
Vortex Racer - D4R-II, Fusion Board, 4S, Cobra 2204 1960kv, ezESC 12A, 6045

DJI Phantom 1, ezOSD, RX,TX 5.8GHz, Nacelle Tarot 2D, iTelemetryFPV,
DJI F550, Naza M V2, FrSky Taranis X9D+, iOSD, Datalink, Ground Station, 4S/10Ah
Lunettes Fatshark Dominator

Avatar de l’utilisateur
PhilPagan
Modérateur
Messages : 4385
Inscription : Dim 19 Juil 2015 12:13
Localisation : Kerlouan (29)

Re: châssis bois

Message par PhilPagan » Mer 19 Oct 2016 21:00

-Arnaud- a écrit :Je serais bien intéressé pour faire un QAV-X en version X allongé (140x160 par exemple). Les pièces carbone de la partie haute peuvent être achetées séparément sur Banggood
Si tu as besoin de plan de découpe, c'est fait ;)
QAV-X bois.JPG
Excellent :bravo:
Un super projet Drones Breizh. J'aime :D
Concepteurs 3D, à vos CAO :goteam:
QAV-X allongé: une belle idée !
Une version Moka Simplex serait sympa aussi.
Philippe - capable du meilleur comme du pire, mais le meilleur dans le pire
Amax Inno R5- Kakute F4 - Returner R3 2300kV - Spedix 30A BlHeli32 - Arrow mini v2 - Tramp
iX5 - Kakute F4 - BR 2306 2400kV - MS35A - Arrow v3 - Tramp
Phantom 2 Vision+, Lizard95, QX90
Taranis X9D+ - Fatshark Dominator SE - Quanum v2

Avatar de l’utilisateur
-Arnaud-
Helice d'argent
Messages : 895
Inscription : Ven 18 Déc 2015 18:27
Localisation : Quimperlé
Contact :

Re: châssis bois

Message par -Arnaud- » Mer 19 Oct 2016 21:04

bauerman a écrit :Tu peux me transmettre le DXF ou le SLDPRT?
je t'ai envoyé les pièces en MP.
je suis parti sur un format 155x134 et ça devrait passer juste au niveau des hélices (l'OB1 fait 153x132)
plaque principale.jpg
Bfight Superlight – Matek F405 STD, ESC Tattoo 35A 4in1, ZMX Finx23 2205/2600kv, Predator micro, FuriousFPV Race, R-XSR
3D195 Hyperlight – Matek F405 OSD, ESC Tattoo 4in1 35A, T-Motor Air40/2450kv, Predator Micro, EWRF E7092TM, XSR
Carbonstar 190 – Matek F405 OSD, ESC Tattoo 30A, RCX 2206/2400kv V3, Arrow V3, EWRF e7086TM3, XSR
Purple 215 - XRACER 3.1, Racerstar BR2305S-2400kv , RacerStar V1 30A, PDB Matek, Monster, TX526, XSR
RAMMUS 200 - XRACER 3.1, Emax RS2205-2300, RacerStar V2 30A, PDB Matek, Swift, TX526, XSR, Bottom plate X210
AMAX Anura 3" MATEK F411, RCX1304-4000, ESC 28A 4in1, micro swift, EWRF e7092TM, R-XSR
3D135 3" Yupi Mini F4, Emax 1306-4000, ESC 18A 4in1, micro swift, EWRF e7092TM, XSR

Avatar de l’utilisateur
bauerman
Fan
Messages : 150
Inscription : Jeu 18 Août 2016 16:36

Re: châssis bois

Message par bauerman » Mer 19 Oct 2016 21:18

Philarvropagan a écrit :
-Arnaud- a écrit :Je serais bien intéressé pour faire un QAV-X en version X allongé (140x160 par exemple). Les pièces carbone de la partie haute peuvent être achetées séparément sur Banggood
Si tu as besoin de plan de découpe, c'est fait ;)
QAV-X bois.JPG
Excellent :bravo:
Un super projet Drones Breizh. J'aime :D
Concepteurs 3D, à vos CAO :goteam:
QAV-X allongé: une belle idée !
Une version Moka Simplex serait sympa aussi.
Tout à fait d'accord une version du moka simplex me plairait aussi je peux le modéliser sans soucis mais ce qui me ferait gagner du temps se serait d avoir une vue de dessus d une plaque et une dimension du type entre axe moteur de la même plaque. Si quelqu'un a ça je peux faire le reste.

Merci Arnaud je regarde ça avec mon PC des que possible

Belov effectivement le ctp aviation est moins cher que le carbone et surtout bien plus facile à usiner, j utilisais des fraise ARS de 2mm et pas d'usures prématuré en plus ces fraises ne ont pas cher, pour le carbone je ne fais plus de grosse découpes car les fraises coûtent plus cher ( fraises carbure) ma machine n était pas très adaptée ( aspirations, lubrification etc...) et en plus les poussières de carbone sont très très toxiques.
Le bois s est plus sympa et ça sent bon.;)

Avatar de l’utilisateur
guillaume22
Helice de bronze
Messages : 250
Inscription : Jeu 11 Fév 2016 16:54
Localisation : lannion

Re: châssis bois

Message par guillaume22 » Mer 19 Oct 2016 22:08

Cool


Envoyé de mon iPad en utilisant Tapatalk
